{Eightwood 868 MHz Antenne Kipp-und-Schwenkbar SMA Stecker Teardown}

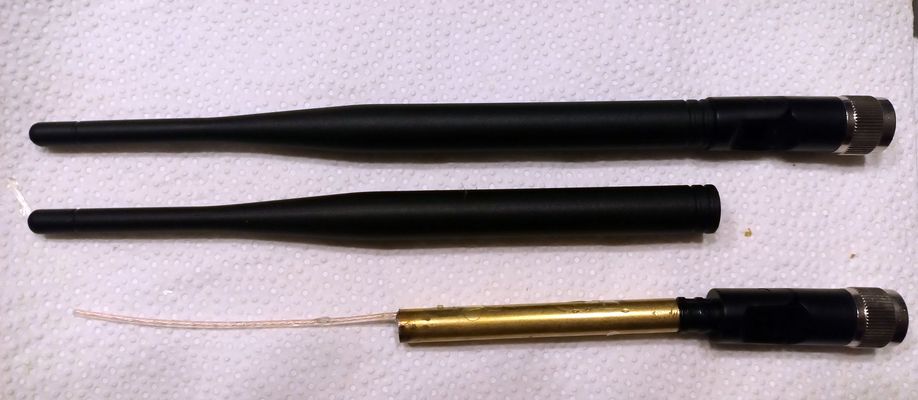

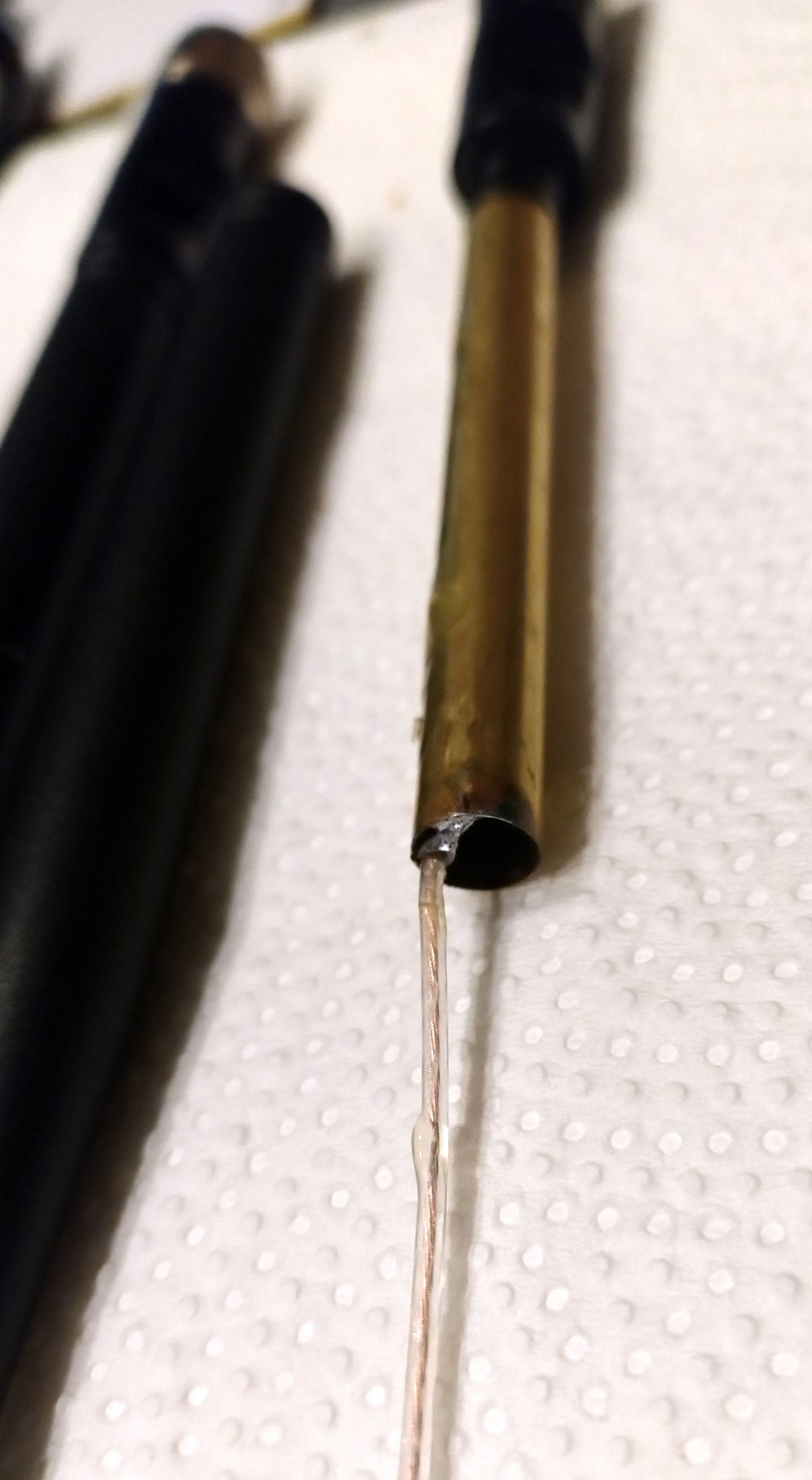

Bilder des Aufbaus der Eightwood 868 MHz Antenne

Herstellerangaben :
    Frequenzbereich: 868mhz
    Bandbreite: 64MHz
    Antennenanschluss: SMA Stecker Kipp-und-Schwenkbar
    Gewinn: 3dBi
    Max. Eingangsleistung: 50W
    Eingangsimpedanz: 50ohm
    Polarisationstyp: Vertikal

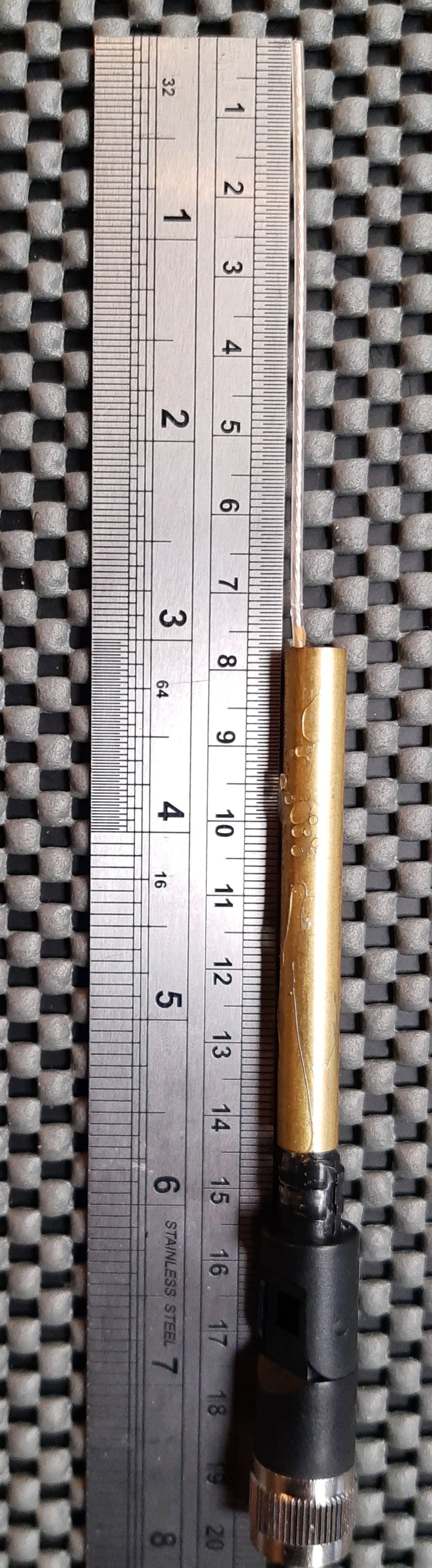

    Antenne Länge: 21cm


Eigene Angaben :
    Typ : Sleeve Dipol Antenne

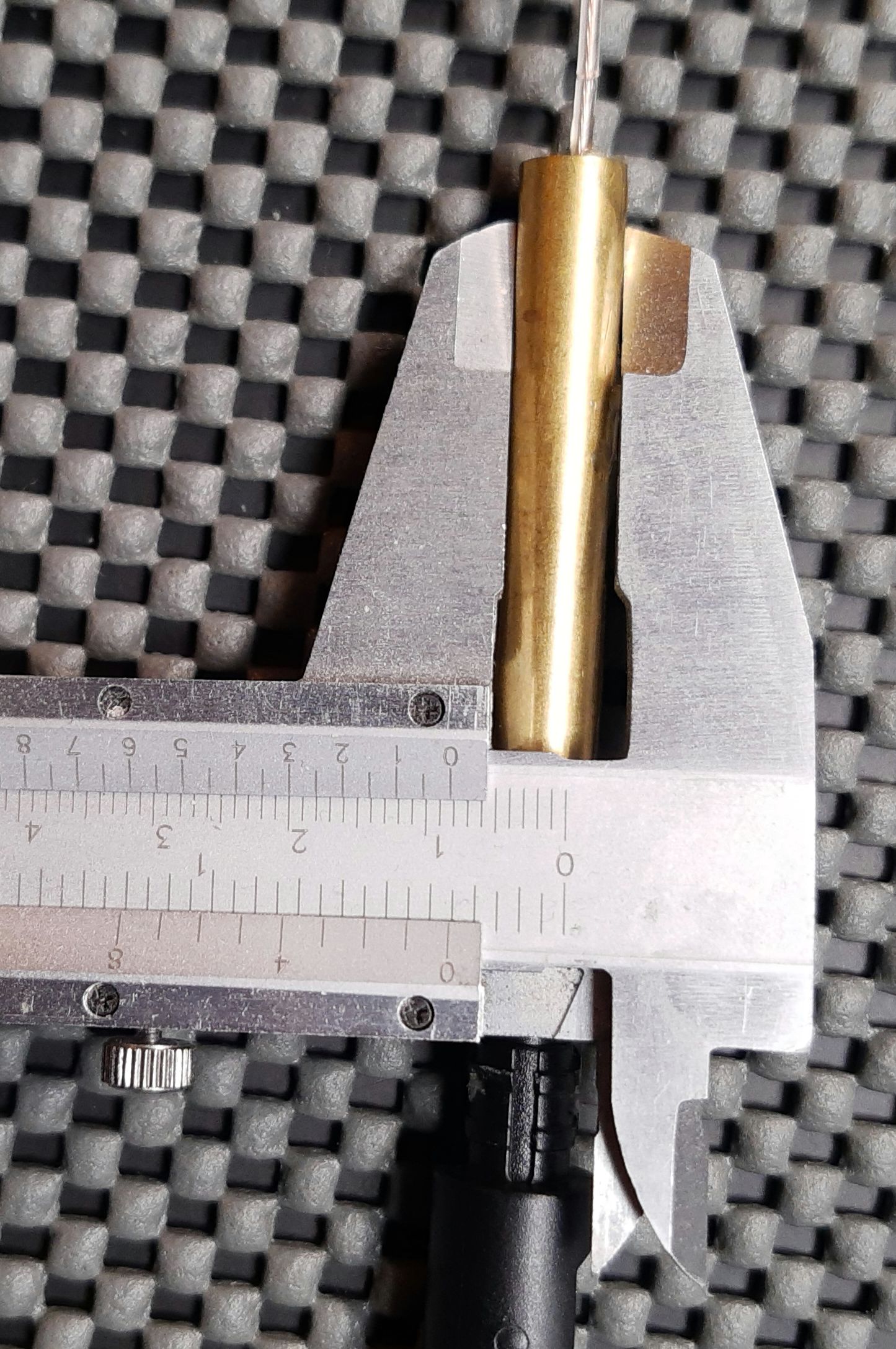

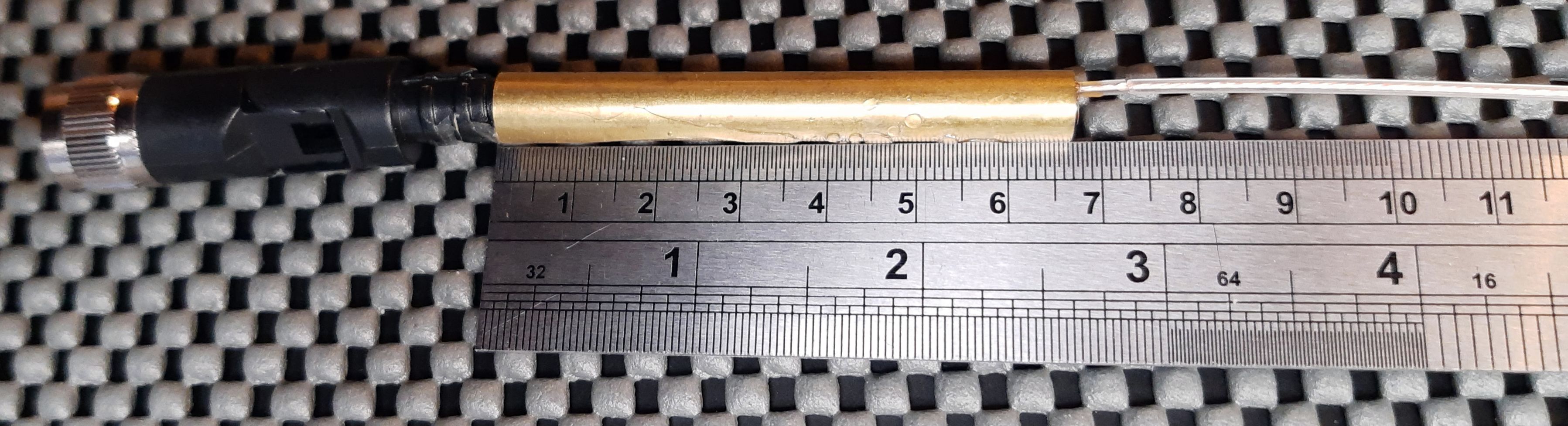

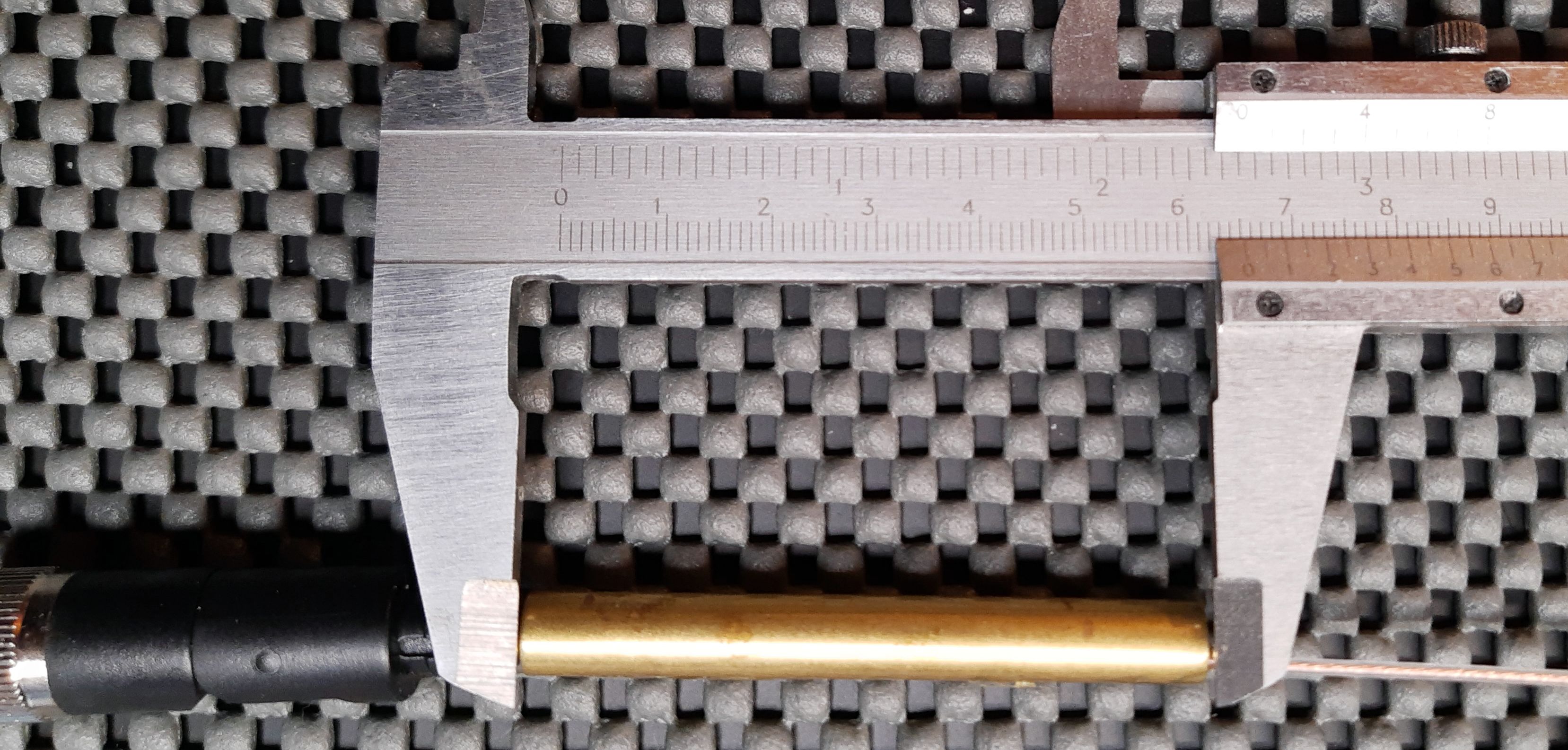

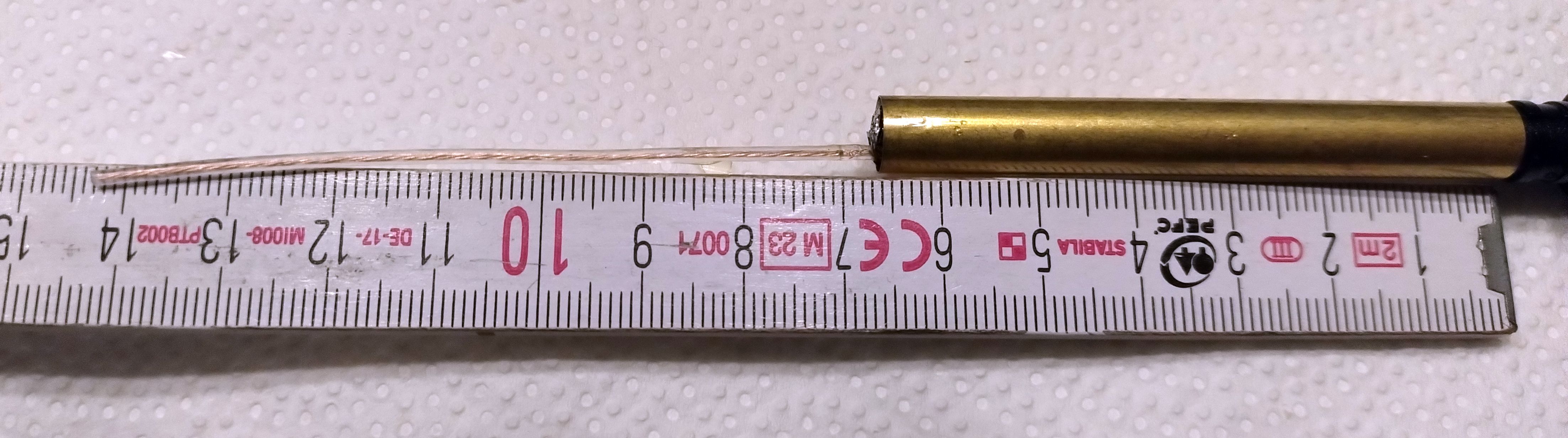

    Länge des Sleeve : c.a. 67mm

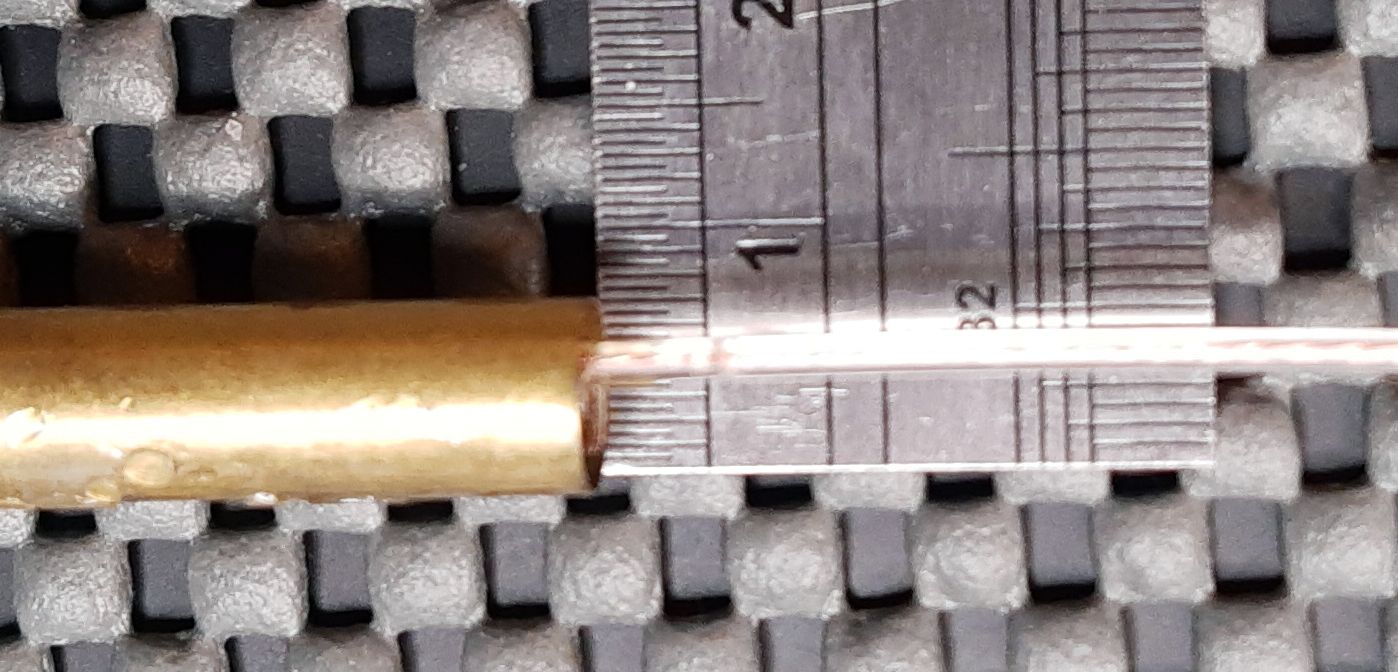

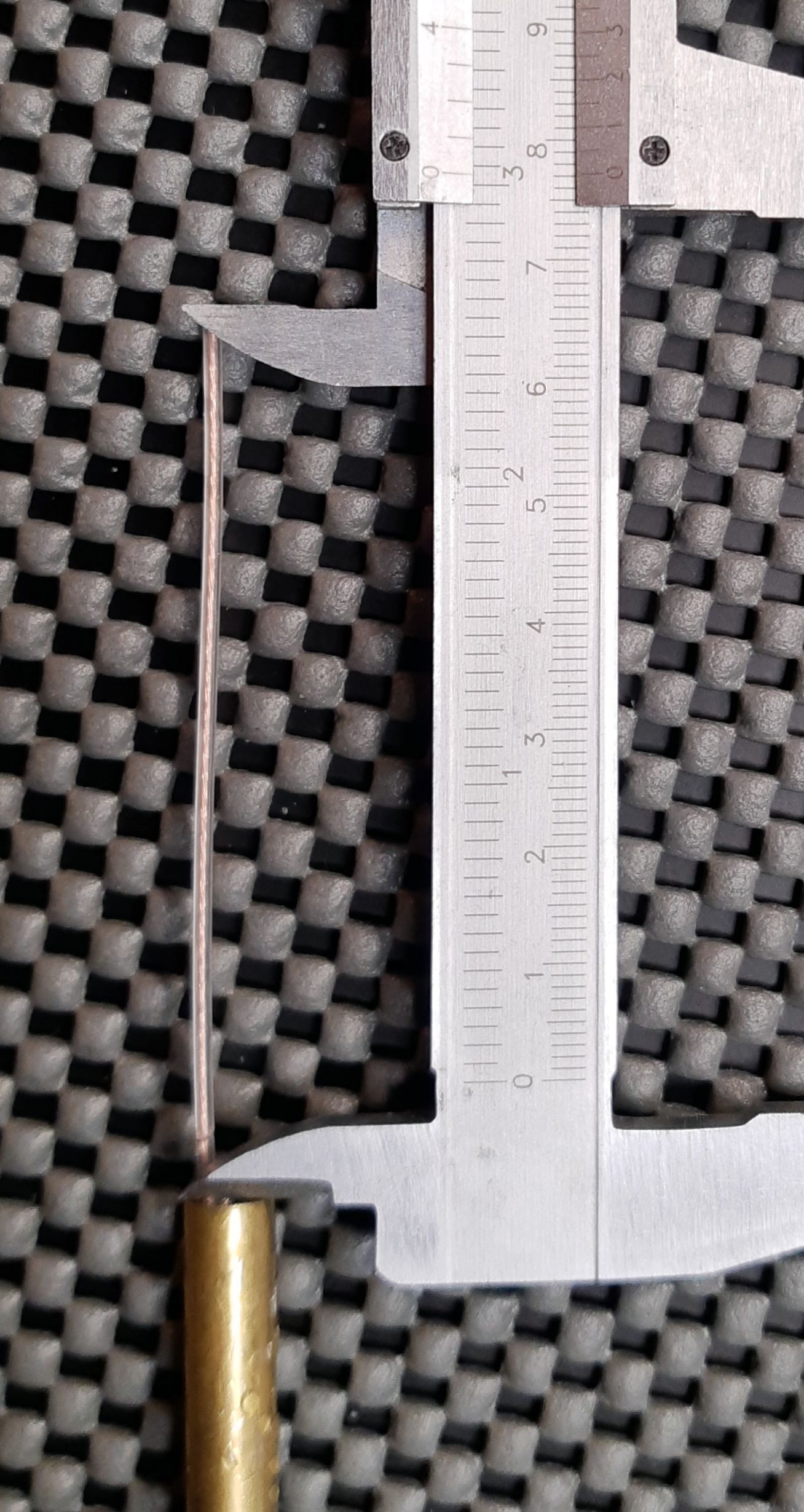

    Länge des Strahlers : c.a. 76mm


Erklährung des Längenunterschiedes des Strahlers und der Hülse :
Wir können die Eingangsimpedanz eines Dipols reduzieren, indem wir den Speisepunkt aus der Mitte verschieben.
Durch die Anbringung einer Hülse, kann die Bandbreite auf mehr als eine Oktave erhöht und die Eingangsimpedanz fein abgestimmt werden.


Antenne 1 :







Antenne 2 :
